Большинство проблем с гидро-асиками возникает не из-за самих майнеров, а из-за системы охлаждения. Протечки, воздушные пробки, падение давления, перегрев — всё это результат того, что систему собрали наспех или пытаются управлять ею вручную.
Когда мы проектировали стойку на 10 гидро-асиков, исходили из одного принципа: майнер не должен становиться сантехником. Система должна сама заправиться, выгнать воздух, поддерживать давление и температуру. Ваша задача — подключить асики и нажать одну кнопку.
Разберём по узлам, как это устроено технически.
Когда мы проектировали стойку на 10 гидро-асиков, исходили из одного принципа: майнер не должен становиться сантехником. Система должна сама заправиться, выгнать воздух, поддерживать давление и температуру. Ваша задача — подключить асики и нажать одну кнопку.
Разберём по узлам, как это устроено технически.
Почему автоматика — это не бонус, а базовый функционал
На рынке уже есть гидро-стойки. Но большинство — это рама с коллекторами и насосом. Включил насос — циркуляция пошла. Остальное — ваша забота.
Что это значит на практике:
Это работает для одной стойки в гараже. Но если у вас 10 стоек на хостинге или 50 в дата-центре — обслуживание превращается в постоянную головную боль.
Мы сделали стойку, которая всё это делает сама. От заправки до адаптации под мороз и жару.
Что это значит на практике:
- Заправку системы делаете вручную
- Воздух выгоняете вручную
- За давлением следите вручную
- Запуск асиков — вручную, после прогрева
- Адаптация к температуре — вручную: летом крутите вентиляторы быстрее, зимой медленнее
Это работает для одной стойки в гараже. Но если у вас 10 стоек на хостинге или 50 в дата-центре — обслуживание превращается в постоянную головную боль.
Мы сделали стойку, которая всё это делает сама. От заправки до адаптации под мороз и жару.

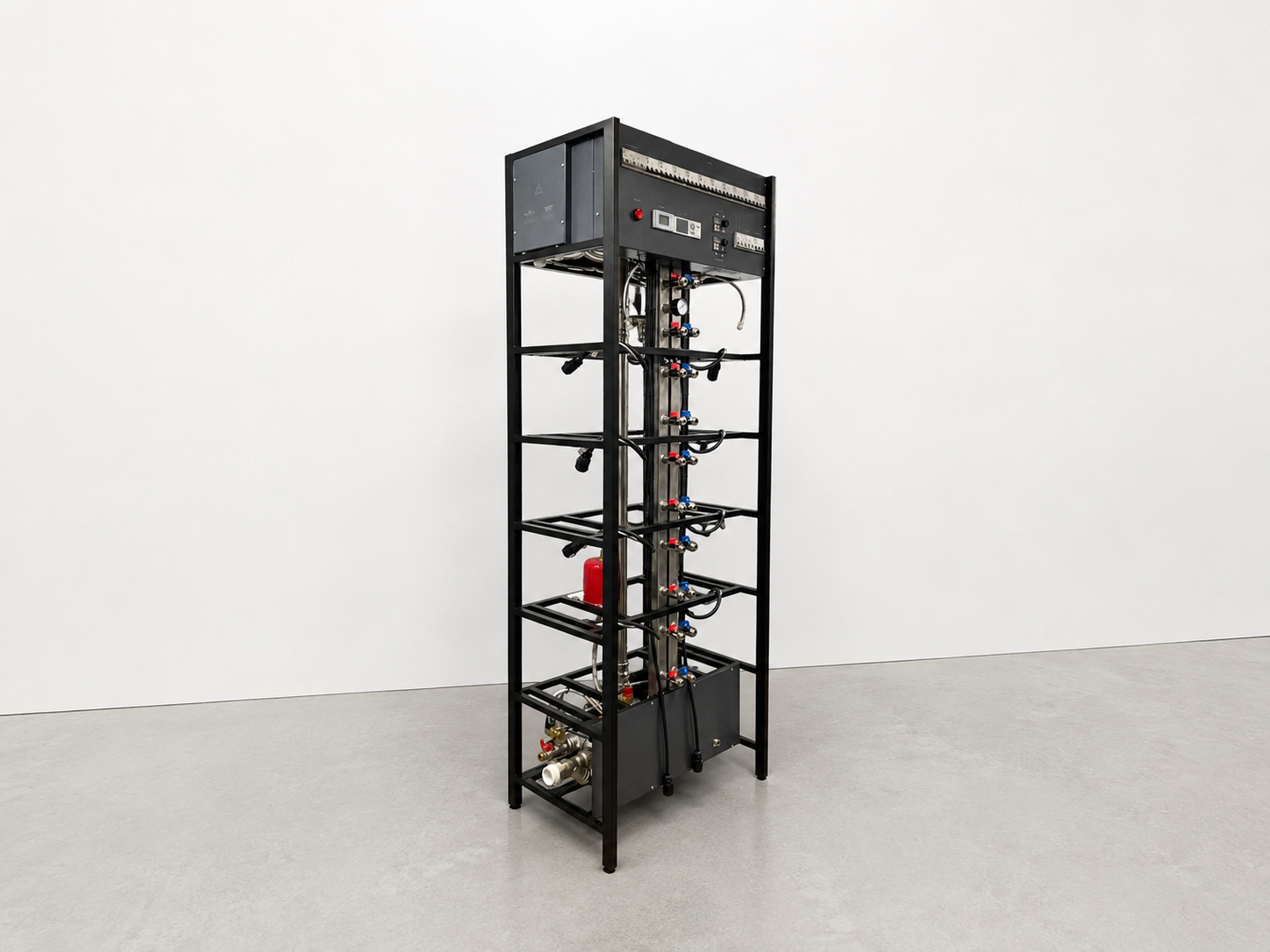

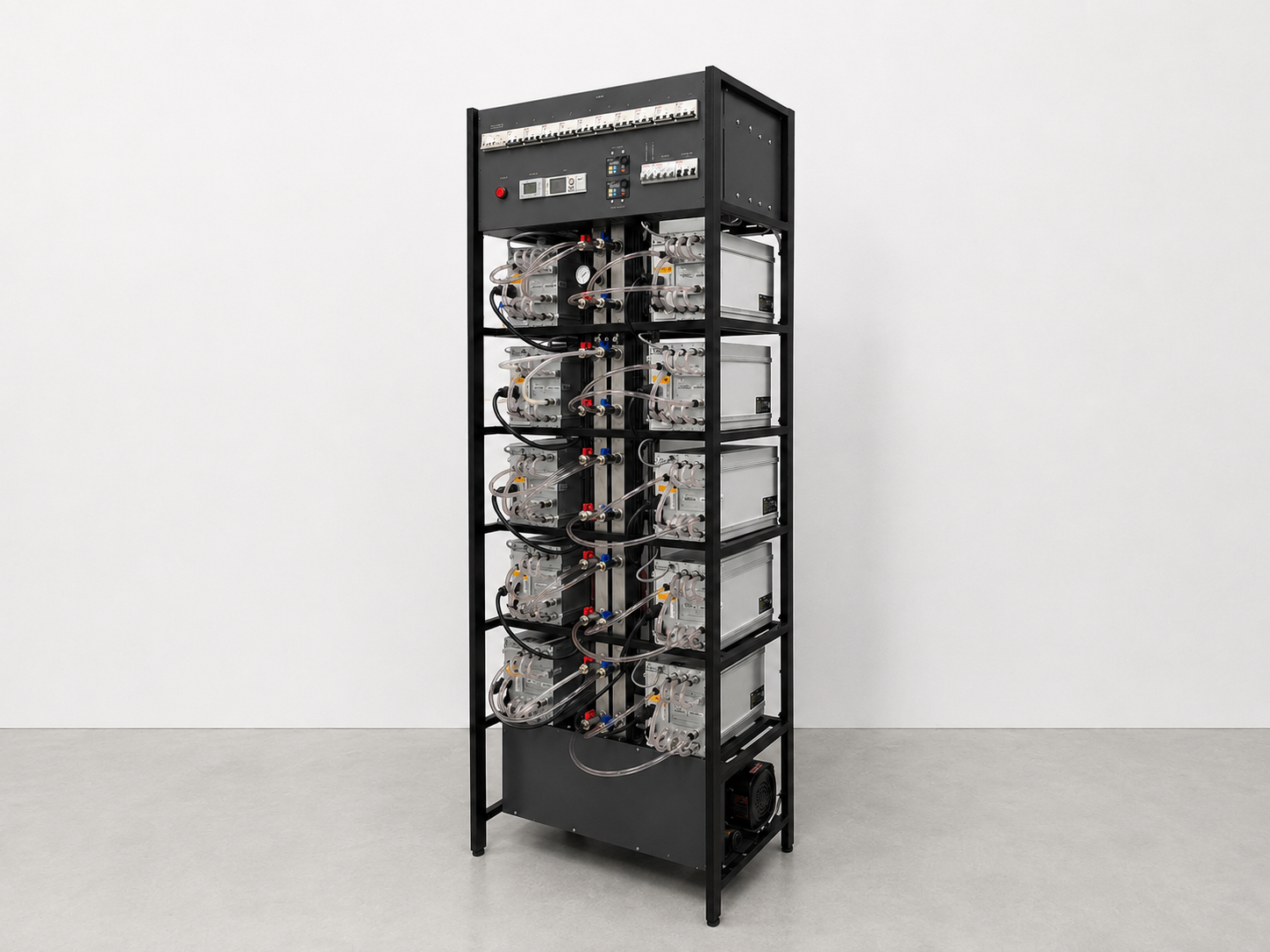

Устройство стойки: что внутри и как это работает
Конструкция и габариты
Сварной каркас высотой 1970 мм, шириной 700 мм, глубиной 460 мм. Рассчитан на вес 10 гидро-асиков плюс оборудование (~250 кг).
Ножки регулируемые — можно выставить по уровню даже на неровном полу. Это важно для циркуляции теплоносителя и отсутствия воздушных пробок.
Стойка совместима со всеми современными моделями Antminer Hydro: S19 XP Hydro, S21 Hydro, S21+ Hydro и другими. Также выпускаем конфигурации на 6 и 8 устройств.
Коллекторная группа (нижняя часть стойки)
Два коллектора из нержавеющей стали:
Холодный коллектор (синие краны) — подача охлаждённого теплоносителя к асикам Горячий коллектор (красные краны) — сбор нагретого теплоносителя от асиков

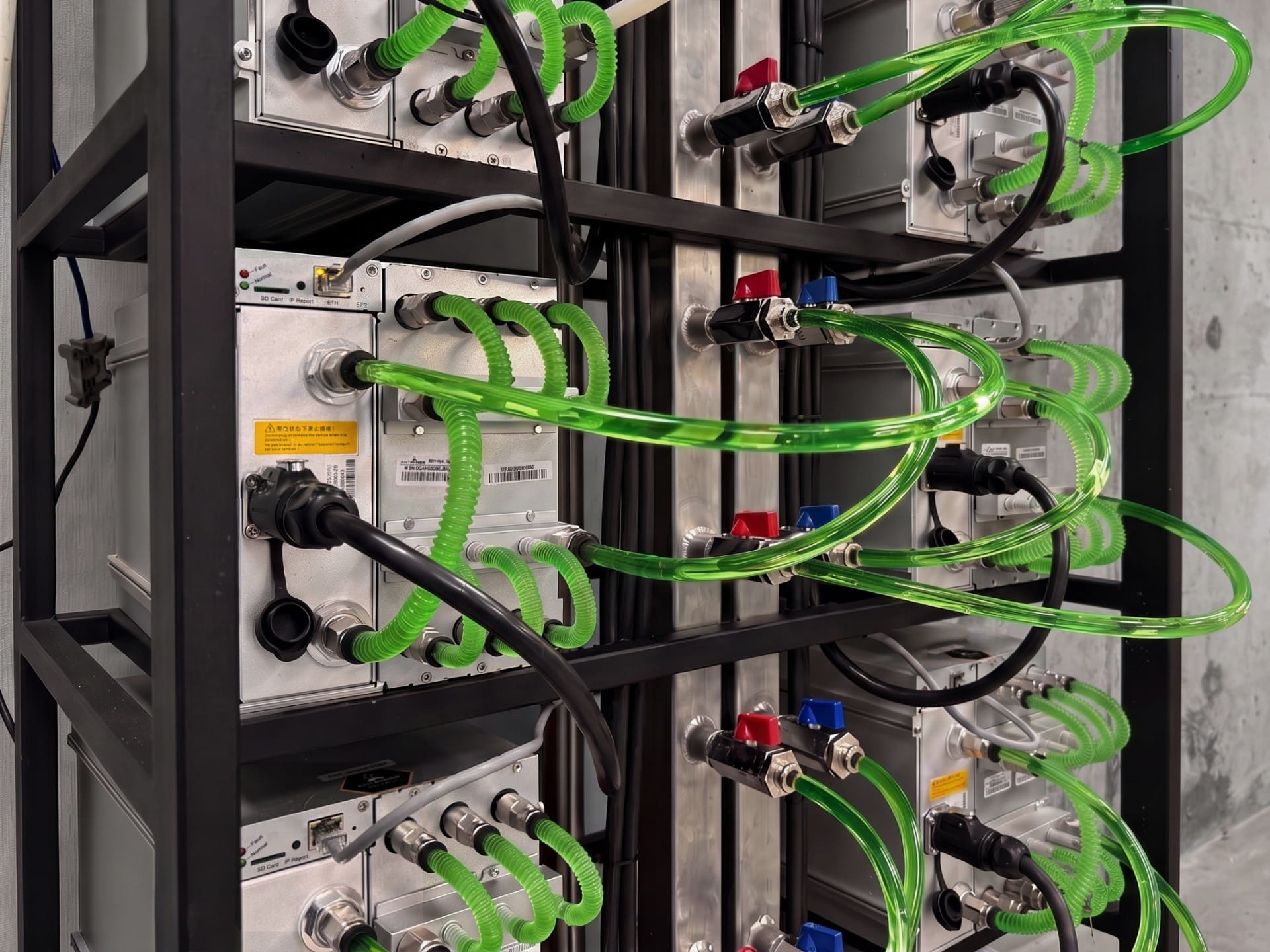

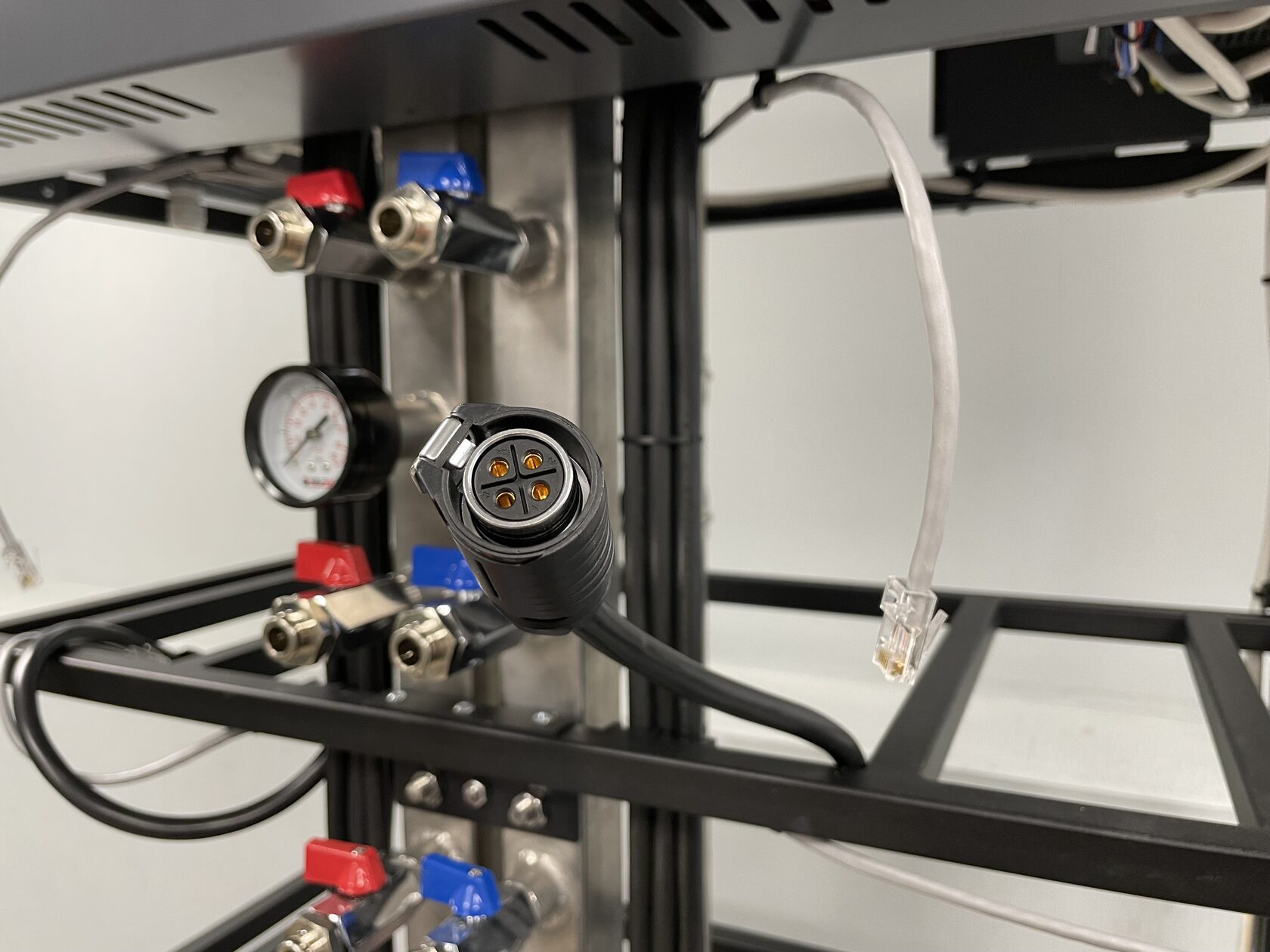

На каждом посту — быстросъёмный штекер питания LP13 (стандарт для Antminer Hydro) и шаровой кран с цветным флажком вход и выход. Невозможно перепутать вход и выход.
Все соединения — на фитингах с самозапирающимися клапанами. Можно отключить один асик без остановки всей системы.
В комплекте: 10 пар гибких шлангов с установленными разъёмами, а также коннекторы питания. Ничего докупать не нужно.
Насосная группа
Основной насос — прокачивает теплоноситель через асики и внешний модуль охлаждения (градирню). Управляется частотным преобразователем: обороты меняются автоматически в зависимости от температуры.
Насос подкачки — поддерживает стабильное давление в контуре (рабочий диапазон 1,5-2,5 атм). Если давление падает — насос компенсирует это, добавляя теплоноситель из дополнительной емкости.
Оба насоса управляются контроллером. Настраивать вручную не нужно.
Трёхходовой клапан с электроприводом
Ключевой узел для терморегулирования. Теплоноситель, возвращающийся от асиков, может идти двумя путями:
- Полностью через градирню (если нужно максимальное охлаждение)
- Частично в обход градирни (если на улице мороз и вода слишком холодная)
Клапан управляется контроллером и автоматически регулирует пропорцию. Температура на входе в асики всегда стабильная — независимо от погоды за окном.
Датчики по всему контуру
Датчики температуры — на входе и выходе . Контроллер видит температуру в каждой точке.
Датчик давления — следит за давлением в реальном времени. Падение ниже 1,2 атм — сигнал об утечке.
Датчик расхода (flow meter) — измеряет объём жидкости, проходящей через систему. Падение расхода при работающем насосе говорит о засоре или воздушной пробке.
Все данные передаются в контроллер.

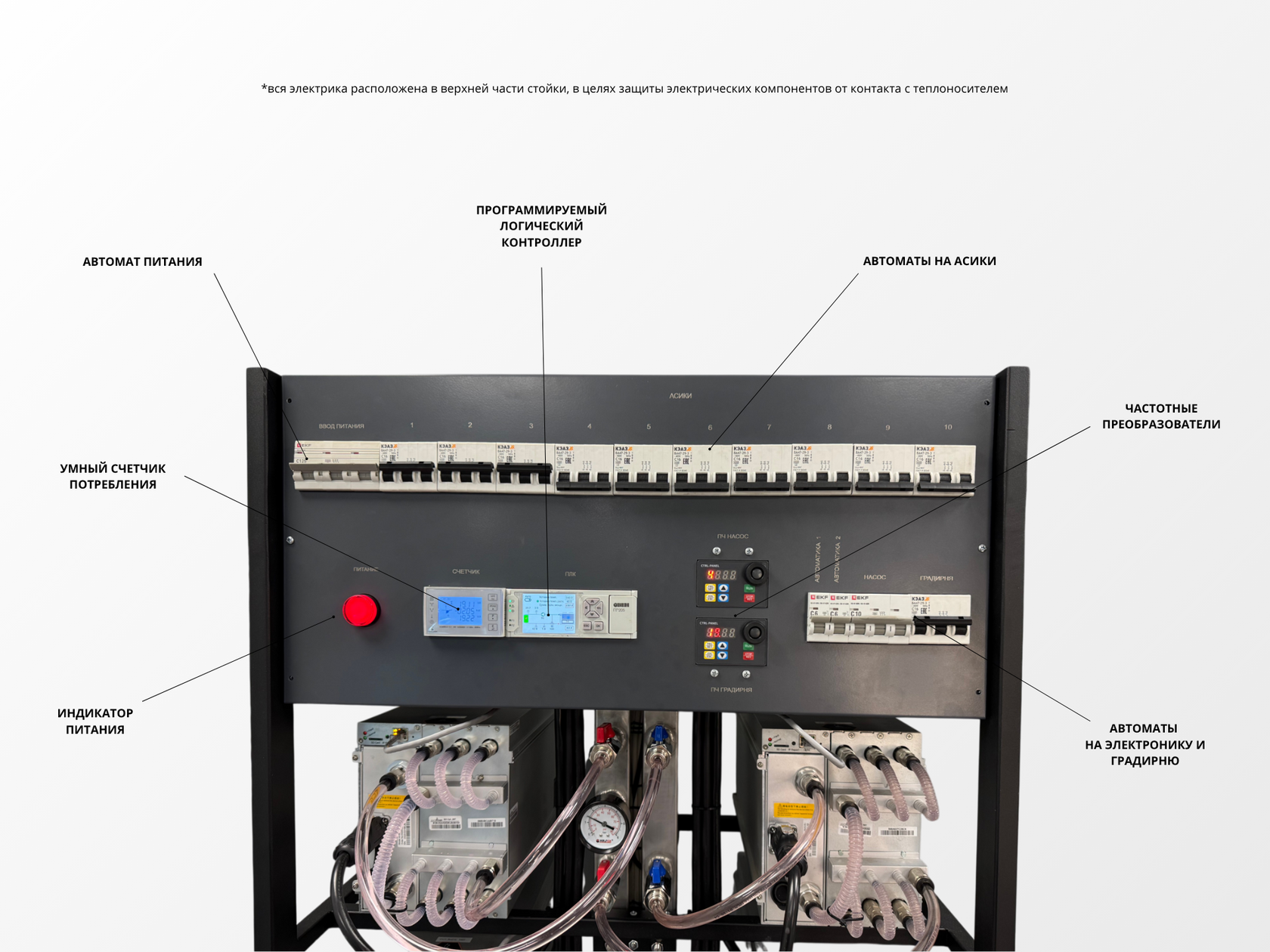

Электрический щит (верхняя часть стойки)
Вся электрика вынесена наверх — если случайно прольётся теплоноситель, он стечёт вниз, не касаясь проводки и автоматики.
Что внутри щита:

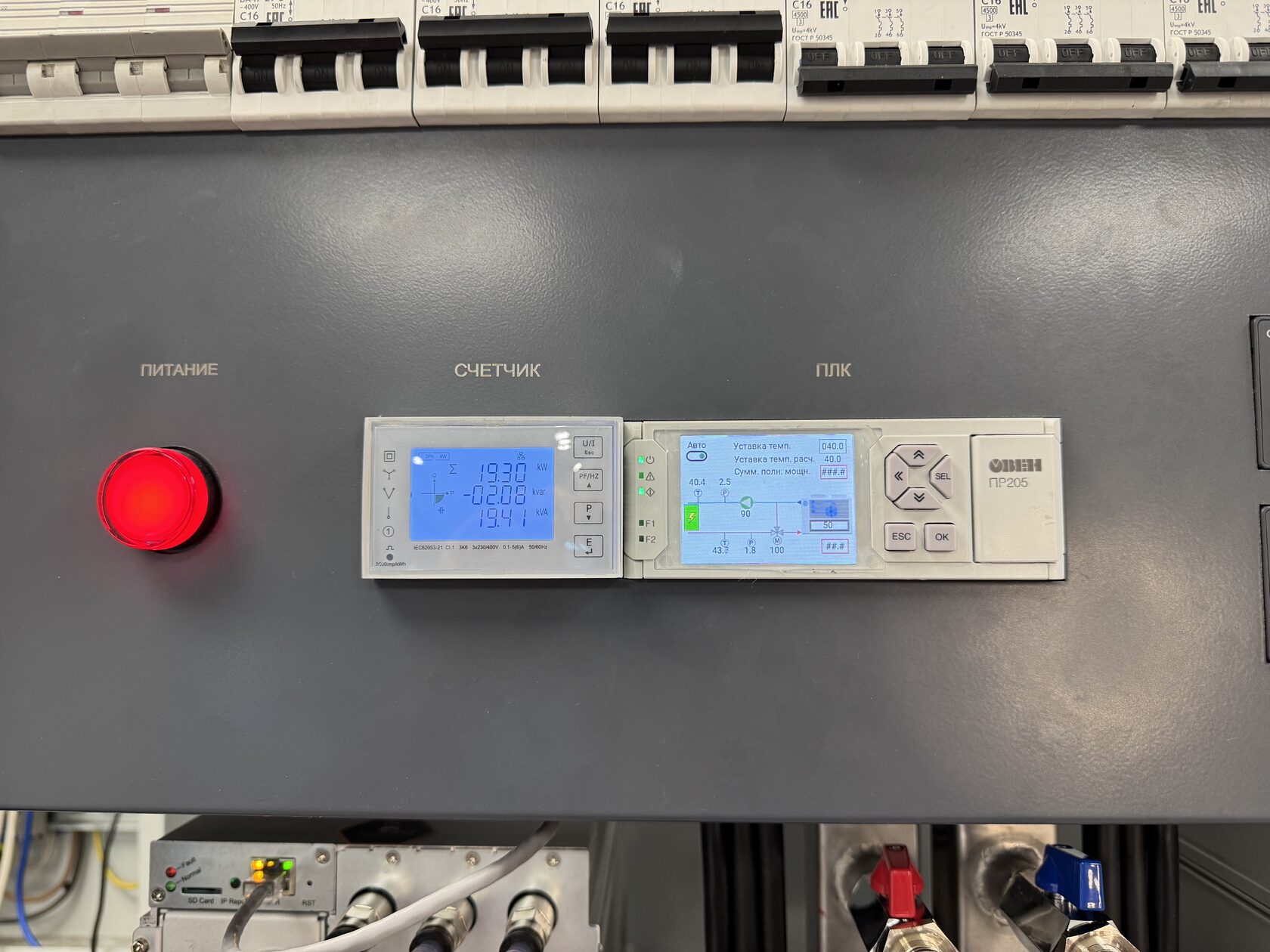

Промышленный контроллер (ПЛК) — мозг системы. Управляет насосами, клапанами, следит за датчиками, выполняет алгоритмы запуска и аварийной защиты.
Панель управления — графическая схема системы: насосы, датчики, градирня, клапаны. Все элементы интерактивны, можно посмотреть текущие значения температуры, давления, оборотов.
Частотные преобразователи — управляют оборотами насосов. Всё преднастроено, крутить не нужно.
Трёхфазный счётчик электроэнергии — две функции:
- Защита от потери фазы (если одна фаза пропала — система мгновенно отключается)
- Контроль реального потребления всей стойки (асики + насосы + вентиляторы). Полезно для проверки хостинга.
Контакторы и автоматы защиты — управляют подачей питания на асики. Контроллер включает питание только когда система готова: заправлена, прокачана, прогрета.
Встроенный сетевой коммутатор
Коммутатор на 12 портов. Вы подключаете один Ethernet-кабель — он раздаёт сеть на 10 асиков и контроллер.
Все устройства в одной сети. Не нужно тянуть 10 отдельных кабелей и покупать внешний свитч.
Как циркулирует теплоноситель: схема движения
1. Холодный теплоноситель (~35°C) из расширительного бака через основной насос подаётся в холодный коллектор.
2. Из коллектора распределяется по 10 асикам через синие разъёмы (подача).
3. Проходя через водоблоки чипов, теплоноситель нагревается до 50-55°C.
4. Нагретый теплоноситель собирается в горячем коллекторе через красные разъёмы (возврат).
5. Из горячего коллектора поступает на трёхходовой клапан, который автоматически направляет его:
- Полностью в градирню (летом)
- Частично в обход (зимой, чтобы не переохладить)
6. В градирне теплоноситель охлаждается воздухом до 30-40°C и возвращается через систему в асики.
7. Цикл повторяется.
Насос подкачки следит за давлением и компенсирует его падение автоматически.
Автоматика: алгоритмы работы системы
Главное отличие нашей стойки — программное обеспечение собственной разработки, которое управляет всем процессом.
Запуск по одной кнопке
Вы нажимаете «Авторежим». Система выполняет последовательность:

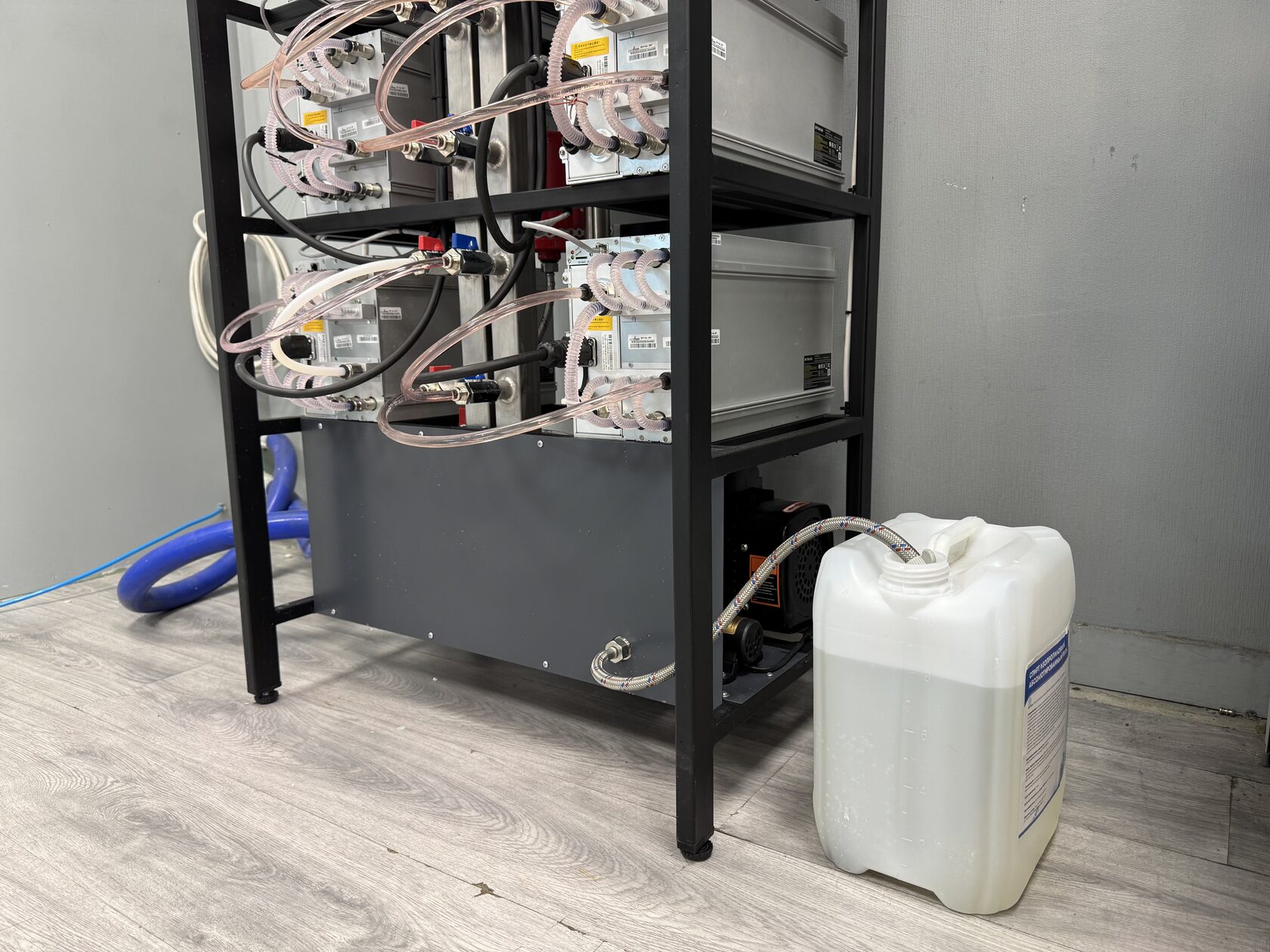

Шаг 1: Заправка Насос подкачки заполняет контур теплоносителем до рабочего давления (1,8-2,0 атм).
Шаг 2: Прокачка и удаление воздуха Основной насос на низких оборотах прокачивает контур 3-5 минут. Воздух выходит через автоматические воздухоотводчики. Датчик расхода фиксирует стабильное значение — воздуха нет.
Шаг 3: Преднагрев (если холодно) Если температура ниже +20°C — трёхходовой клапан перекрывает градирню, теплоноситель циркулирует по малому кругу и прогревается до +20°C, чтобы асики комфортно запустились.
Шаг 4: Подача питания на асики Контроллер замыкает контакторы — асики получают питание, загружаются, выходят на хешрейт.
Шаг 5: Основной режим Система работает автоматически: поддерживает давление, регулирует температуру, адаптируется к условиям.
Весь процесс занимает 5-10 минут в зависимости от начальной температуры.
Автоматическая адаптация к сезону
Летом (+30°C):
- Трёхходовой клапан направляет весь поток через градирню
- Вентиляторы градирни на повышенных оборотах
- Насосы увеличивают скорость
Зимой (-10°C):
- Клапан частично закрывает градирню (теплоноситель идёт в обход)
- Вентиляторы на минимуме или периодически отключаются
- Насосы снижают скорость
Температура на входе в асики остаётся стабильной (30-40°C) круглый год. Настраивать вручную ничего не нужно.
Защита от аварий
Отключение электричества
Питание вернулось — контроллер проверяет давление и температуру. Если всё в норме — сразу запускает асики. Если что-то не так — выполняет цикл подготовки (прокачка, преднагрев).
Падение давления (утечка)
Насос подкачки пытается восстановить давление. Если не справляется дольше заданного времени — система отключает асики и выдаёт аварию. Авария не сбрасывается удалённо — нужно прийти, найти проблему, устранить и сбросить вручную.
Перегрев
Температура превысила 65°C — насос на максимум, отправлено оповещение. Если выше 70°C — асики отключаются, насосы продолжают работать для охлаждения.
Работа по расписанию
Через веб-интерфейс настраивается график работы. Полезно при:
- Дифференцированных тарифах (днём дорого, ночью дешёвле)
- Ограничении по мощности в определённые часы
Система автоматически включает и отключает асики в заданное время.
Удалённый мониторинг и обновления ПО
Каждая стойка имеет веб-интерфейс. Вы подключаетесь через браузер и видите:
- Температуру
- Давление
- Обороты насосов
- Состояние клапана
- Потребление электроэнергии
- Историю событий
Push-уведомления при отклонениях.
Обновление ПО — удалённо Мы дорабатываем программное обеспечение, добавляем функции. Когда выходит новая версия — уведомляем вас, вы даёте согласие, мы подключаемся и обновляем систему за 10-15 минут. Не нужен выезд инженера.
Для промышленного майнинга это единственный способ управлять десятками стоек без раздувания штата персонала.
Что входит в комплект
✅ Сварной каркас на регулируемых ножках
✅ Коллекторная группа из нержавейки (холодный + горячий коллектор)
✅ Насосная группа: основной насос с частотными преобразователями+ насос подкачки
✅ Трёхходовой клапан с электроприводом
✅ Расширительный бак
✅ Датчики: температура , давление, расход
✅ Электрический щит: ПЛК, частотники, контакторы, счётчик, защита
✅ Панель управления
✅ Встроенный сетевой коммутатор
✅ 10 пар шлангов с разъёмами LP13
✅ ПО управления (предустановлено)
Модуль охлаждения (градирня или ВМО) приобретается отдельно — мощность зависит от климата и количества стоек.
Почему это промышленное оборудование
Серийное производство Налаженное производство в Санкт-Петербурге. Каждая стойка проходит стендовые испытания: герметичность, тест насосов, проверка автоматики, имитация аварий.
Собственная разработка ПО
Программное обеспечение написано нашей командой. Полный контроль над логикой работы, возможность дорабатывать под запросы клиентов.
Техническая поддержка 24/7
Проблема — пишете в чат, называете серийный номер. Подключаемся удалённо, смотрим логи, диагностируем, помогаем решить. Часто за 10-15 минут.
Масштабируемость
Одна стойка — 10 асиков. 10 стоек — 100 асиков. Каждая управляется автономно, но из одного окна мониторинга.
Апгрейды через обновление
ПО Новая функция — добавляем в ПО, выкатываем обновление на все стойки. Аппаратная часть остаётся той же.
Для кого эта стойка
✅ У вас 10+ гидро-асиков (может работать и на 4 аппаратах)
✅ Размещаете на хостинге, хотите минимизировать участие техников
✅ Планируете масштаб до 50-100+ устройств
✅ Нужен удалённый контроль и мониторинг
✅ Работаете в регионе с перепадами температур (от -20°C до +35°C)
✅ Цените предсказуемость и высокий аптайм
Как заказать или посмотреть вживую
Приезжайте в офис (Санкт-Петербург)
Посмотрите стойку в работе, обсудите конфигурацию с инженерами.
Приезжайте на хостинг
На нашей площадке стойки работают. Проводим экскурсии — увидите систему в реальных условиях.
Закажите расчёт
Напишите или позвоните — подберём конфигурацию, рассчитаем стоимость, ответим на вопросы.
